GXF-5A GXF-6A GXF-7A GXF-8A GXF-9A高效斜流管道式加压风机

GXF斜流式风机可用于高层建筑、地下建筑的防排烟系统。具有效率高、噪声低、用途广，平时通风接气与火灾时消防排烟一机两用的特点。

、概述

1.1. GXF型斜流风机，其叶轮轮毂为锥形，轮毂进口直径相对较小，使子午面上的气流加速，避免了叶轮轮毂与后导叶轮毂有较大凸台所造成的气流分离，从而使风机可获得高效率和低噪声。由于风机流道中的气流轴向速度增大,促使静压梯度减小，避免了气流脱离，得到了较高的压力系数。

1.2. 风机按机号分为300~1400mm十六种规格，系列风量为1500~90000m2/h，全压为95~1500Pa。GXF型斜流风机经不断的改进和开发，现按类型分可分类A、B、C、D、E、F六种类型,参数范围广泛、选型方便,以适应不同工况的要求。风机可做成双速电机，电机采用双速电机，实现两档调速，可满足用户对不同工况点性能调节的需要，也可配用变频电机和变频控制器，实现无级调速,建议调节频率锁定在25Hz ~50Hz。

1.3. 为适应防爆环境需要，风机可做成防爆风机，防爆等级为EXdIIBT4。

1.4. 为适应不同场所噪声的要求，风机均可配不同长度的消声器，也可将风机做成包覆式。

配置

4.1.标准配置

●叶轮；     ●机壳；     ●电机；     ●底脚。

4.2.备选件及附件(订货时注明是否购买)

※减振设备；     ※控制箱；     ※网罩；     ※对接法兰。

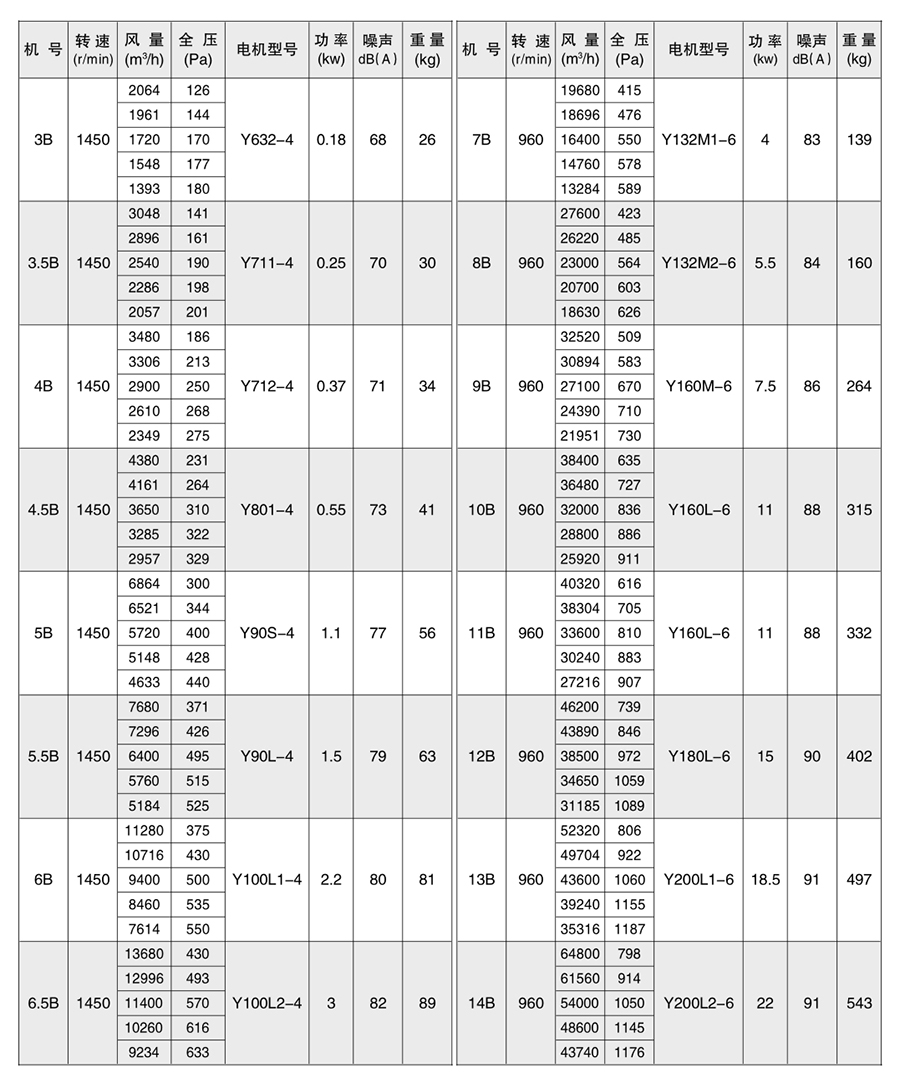

GXF-B型斜流风机性能参数表

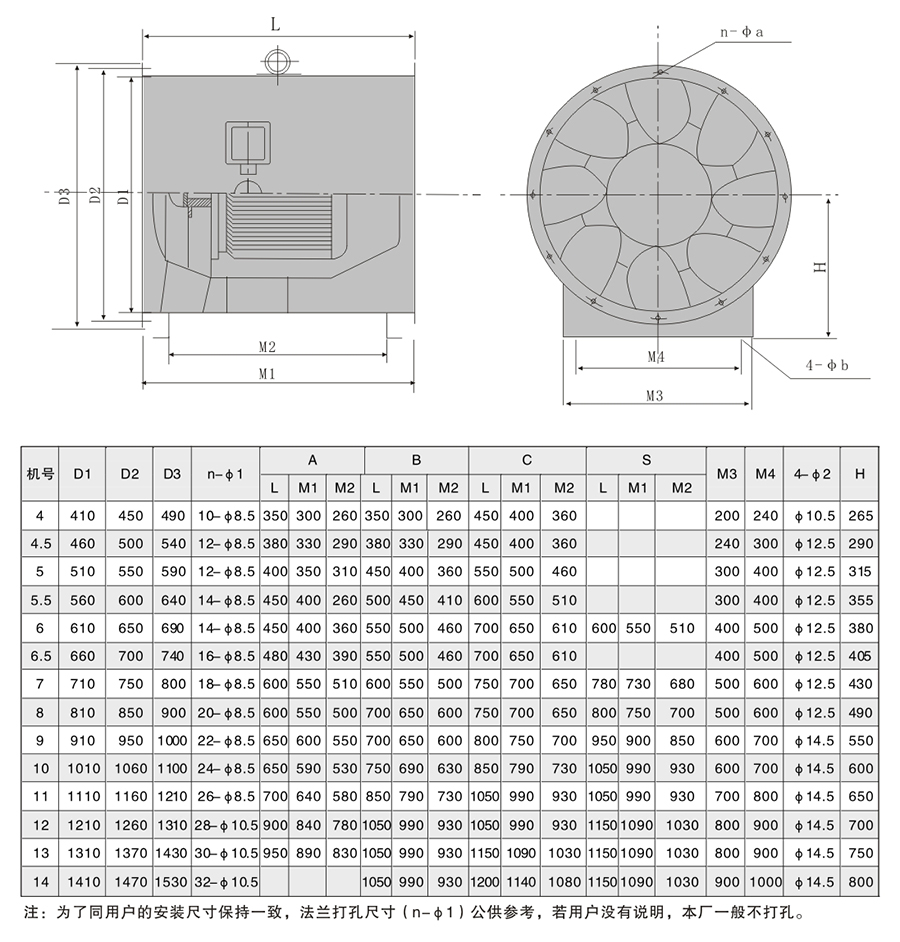

七、GXF型斜流风机外形及安装尺寸

八、GXF-S型双速斜流风机外形及安装尺寸
